根據塑膠運動場的設計和施工方案，介紹塑膠運動場的施工工藝及注意事項。



1項目概述



某學院新區400米塑膠運動場是某屆大學生運動會(huì )的主要田徑賽場。



1.1塑膠運動場設計和塑膠跑道施工



1.1.1塑膠運動場設計

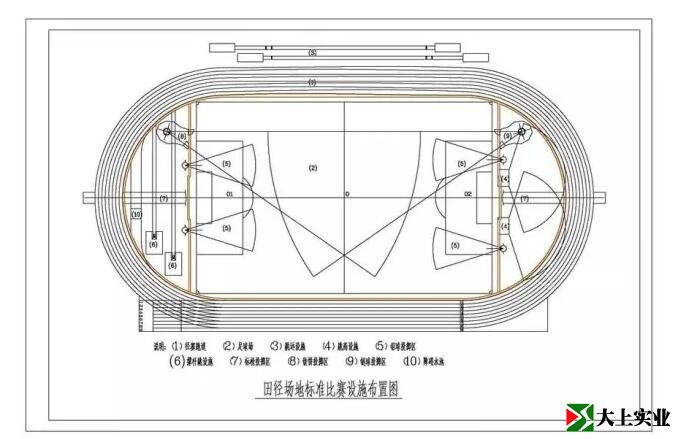

結構設計既要滿足體育和比賽的要求，又要滿足建筑的技術要求。塑膠運動場平面布局既要方便平時上課訓練，又要充分滿足場館接待大型運動會(huì )的功能要求；東西兩側各有100米看臺，東看臺底部設置6條100米室內跑道。主跑道8條，南半圓有鐵餅、鏈球投擲區和標槍投擲跑道。北半圓沒有兩個跳高區和鉛球投擲區；中間是足球場，東西寬68m，南北長104m。東北角和西南角有拋球區，東南角和西北角有跳遠沙池。各區平面尺寸符合競賽場館田徑規則要求。溝渠的布置和尺寸滿足現場排水要求，并設置通訊、定時、照明、音響等管線。



1.2塑膠跑道結構



自上而下共五層:a)塑膠表層，主跑道區厚18mm，輔助部分厚9mm，起降區厚18mmb)瀝青混凝土分為兩層，上層為40毫米厚的細石瀝青混凝土，下層為60毫米厚的粗石瀝青混凝土；c)厚度為250毫米的6%水泥石屑層；d) 3: 7厚400mm的砂石回填土層；e)基礎。



2塑膠塑膠運動場基礎施工



塑膠跑道在結構中，以下2層屬于基礎工程。



2.1基礎



首先清除原有雜填土，整平后，用40t強夯機碾壓6遍左右，行走速度3O-50m/min，從邊緣向中間碾壓至光滑堅實，密實度不低于95%。



2.23: 7土層砂石回填



砂石回填層由30%中砂和70%碎石混合均勻，澆水濕潤。用40t碾壓式強夯機碾壓6遍左右，行走速度3o ~ 50m/min，從邊緣向中間重疊，直至平整密實。



2.36%水泥石屑層



6%的水泥和石屑，加入適量的水，攪拌均勻，攤平，特別是控制虛鋪的高度，用40t碾壓強夯機壓實6遍



左右兩側，行走速度30 ~ 50m/min，要求表面平整，用3m直尺檢查，誤差大于4mm的點數不超過50%，大于10mm的偏差不超過2%，標高要正確，坡度要準確，含水率要控制好，最后灑水養護不小于15d。



2.4瀝青混凝土層



這是塑膠地面基礎的關鍵部分，其質量直接影響塑膠地面的使用壽命。



2.4.1瀝青混凝土的配合比



a)粗石瀝青混凝土配合比為碎石:石屑:砂:粉= 45: 20: 28: 7，瀝青用量為3.6%，碎石粒徑為L(cháng)o ~ 20mm，碎石為龍頭生產的花崗巖碎石，砂為連江九洲河粗砂。



b)細石瀝青混凝土配合比為石屑:粗砂:粉-45: 35: ll，瀝青用量為4.8%，石屑粒徑為5 ~ 10 mm，瀝青為茂名產南海1號和7O-L，輕化點> 50℃，含蠟量小于2%。



2.4.2瀝青混凝土基礎質量要求



穩定流暢。沒有印痕、硬結、凹陷、裂縫、開口、凸起等。用滾筒壓制時，注意不要有裂紋或材料在現場移動，表面粗糙平整，不光滑不油膩。用3m直尺檢查土壤，不超過3mm，不超過10mm。如有不平整，應挖填，標高要正確，坡度要直，加厚部位和各種預埋位置要準確。



2.4.3施工方法和注意事項



a)瀝青混凝土配合比采用中間級配，密實度≥95%:空隙率要求6%-9%，油量不宜過多，以保證良好的熱穩定性。



b)瀝青混凝土層應避開雨季施工。瀝青混凝土的攤鋪溫度應在100 ~ 2℃以上，存活溫度應在60℃左右。



c)攤鋪前，瀝青混凝土應涂上熱油，以利于粘結。瀝青混凝土施工時，應先清理接縫，然后用熱混凝土預熱。預熱后，應除去涂層，并涂上l層瀝青繼續施工。



d)為避免阻礙瀝青層與塑膠面層之間的粘結力，碾壓時不得在壓路機上涂柴油等重油，并特別注意瀝青混凝土表面不要粘汽油，否則瀝青混凝土會(huì )松散。



c)粗瀝青混凝土用8-12t壓路機碾壓，行走速度不大于30米，每次碾壓重疊寬度不小于20米，上層細瀝青混凝土碾壓35遍。上層細瀝青混凝土的施工與粗瀝青混凝土相同，碾壓不少于3遍。注意標高和平整度的控制。



f)用壓路機碾壓時，應由下往上進行，絕不從中間開始，而是沿鋪料方向，碾壓3 ~ 5遍，直至瀝青混凝土密實，表面平整，接縫部分均勻。如有裂紋、松動、蜂窩等。，應及時挖掘，掃凈并用熱瀝青混凝土修補。



g)瀝青混凝土施工完成后，養護一個月左右才能繼續面層施工。在養護期間，每天三次用水沖洗瀝青混凝土表面，使瀝青混凝土穩定，不鼓包起泡，不揮發有機蒸汽，達到除油的目的。



3塑膠表面結構



3.1施工順序



面層的鋪筑一般由內向外進行，接近草的溝面，即南北半圓、主跑道、四角和跳躍距離，以及撐桿跳高，即輔助部分。



3.2施工方法



a)準備:正式面層施工前，用試水法檢測基層平整度，用鋼筆圈標出低洼處的水面，待水干后用塑膠底漆找平。



b)配料:首先檢查各組分是否有水分和異常情況，確認所用材料正確，嚴格按配合比計量。A組、B組、催化劑和膠體粒子的測量誤差應控制在允許范圍內。



c)攪拌:將a組和b組的箱子放入攪拌機中，開動機器，加入催化劑，攪拌均勻后倒出，運到施工現場。不得縮短攪拌時間，以免出現不熟悉的鋪設跑道和起泡現象。



d)刮膠:清理地基，特別注意地面油污，鏟信用。攤鋪時，刮板應平整，受力均勻，速度一致，防止波浪。攤鋪時要定量固定面積，嚴格控制膠層厚度。刮膠時，成品一面的膠不能使用，以防污染成品。刮膠后，注意修整，保證接縫平整順直。



e)掌握時間是去除膠體粒子的關鍵技術。膠體顆粒會(huì )過早沉入粘合劑層，導致凝膠泛濫。如果粘合劑不牢固太晚，就會(huì )出現光滑現象。需要對面積進行定量固定，以保證膠體顆粒均勻牢固地結合在一起。硬化后，漂浮的顆粒將被清理并堆積起來，供以后使用。



f)測量和標記是一項非常細致的工作，應嚴格按照國際田徑比賽場館標準的要求進行。每一組數據都應重新檢查，以確保其準確性。使用鋼卷尺時，請特別注意環境溫度和力度。標記應準確，油漆應同色同寬，不得有虛邊、麻邊或漏刷。



3.3質量要求



塑膠運動場 5項:外觀、平整度、厚度、接縫、場地尺寸、坡度按國家體委要求。



a)外觀色澤鮮艷，整潔美觀，無起泡、分層、裂紋、接縫和污染；膠粒均勻粘結牢固，各種道路線、位線、點線清晰準確，顏色均勻，無虛邊、麻邊、竹結、深淺不同、寬度不同。



b)平整度用3m直尺檢查，允許偏差為4mm，合格率85%為合格，95%以上為優良。



c)厚度:厚度應按照國家體委規定的測試方法進行測量。主跑道厚度不小于12毫米，任意一點不小于10毫米，厚度在L0 ~ L0 ~ l0.5 ITLn之間的點數不超過5%。



d)接縫平直，無凹凸不平、翹曲、咬邊、毛刺、飛邊等現象



e)場地的大小和坡度符合田徑規則的要求，誤差小于1/10000，無負偏差。
