5.2攤鋪、澆注成型



透水混凝土屬于干性混凝土料，初凝快，攤鋪必須及時(shí)。大面積施工時(shí)宜采用分塊隔倉方式攤鋪物料。其松鋪系數為1.1。將混合物均勻攤鋪在工作面上，用括尺找準平整度和控制一定的泛水度，然后用平板振動(dòng)器或人工搗實(shí)，搗實(shí)不宜采用高頻振動(dòng)器。最后用抹合拍平，抹合不能有明水。澆注時(shí)應注意以下事項：松鋪系數按透水混凝土的干濕度，一般采用1.1～1.15之間；平板振動(dòng)器振動(dòng)時(shí)間不能過(guò)長(cháng)，防止過(guò)于密實(shí)出現離析現象；當氣溫高于35℃時(shí)，施工時(shí)間應避開(kāi)中午，適合在早晚進(jìn)行施工。



5.3養生



鋪攤結束后立即覆蓋塑料薄膜保持水分。當高溫采用灑水養護時(shí)在8小時(shí)后開(kāi)始養護，但淋水時(shí)不宜用壓力水直接沖淋混凝土表面，應從上往下淋水，透水混凝土濕養時(shí)間不少于7天，使其在養護期內強度逐漸提高。



5.4涂覆透明封閉劑



待表面混凝土成型干燥后3天左右，涂刷透明封閉劑，增強耐久性和美觀(guān)性，防止時(shí)間過(guò)長(cháng)會(huì )使透水混凝土孔隙受污而堵塞孔隙。



6結論



(1)透水混凝土的強度與水泥用量、摻合料用量和水灰比有關(guān)，對同一粒徑的骨料拌制透水混凝土，存在著(zhù)最佳水泥用量和水灰比。

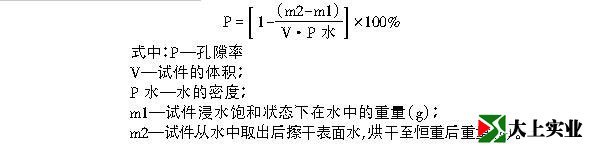

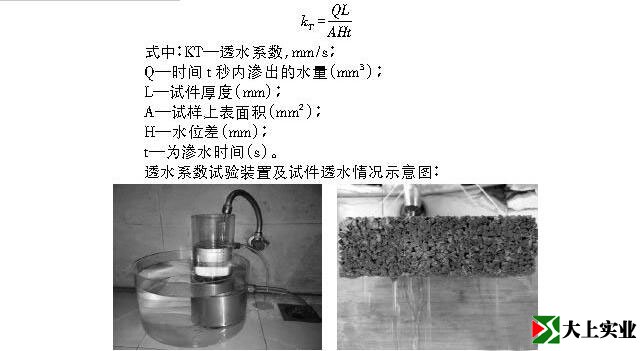

(2)透水混凝土的孔隙率、透水性隨水泥用量增大而降低。透水混凝土的滲透系數與連通孔隙率有較好的對應關(guān)系。



(3)通過(guò)通過(guò)多次試驗調整，采用普通42.5單方水泥用量、碎石用量分別為1500～1600kg，石子粒徑4.75mm～9.5mm，能配制出抗壓強度15MPa～30MPa，孔隙率12%～20%，透水系數1.0～3.0mm/s的透水混凝土，應用在道路排水結構中，可以取得比較好的排水效果。
